1K107 Nanokristalliner Eisenkern für optimalen Frequenzgang
Oct 27, 2025
Eine Nachricht hinterlassen
Nanokristalline Eisenkerne werden aufgrund ihrer hohen magnetischen Permeabilität und geringen Verluste in der Leistungselektronik und in elektrischen Geräten eingesetzt und ermöglichen so kleinere, effizientere Komponenten. Zu den wichtigsten Anwendungen gehören hochpräzise Stromtransformatoren für die Energiemessung, Gleichtaktdrosseln zur EMI-Unterdrückung in Stromversorgungen und Hochfrequenz-Leistungstransformatoren für Wechselrichter und Industrieanlagen. Sie werden auch in Anwendungen wie Elektrofahrzeugen, kabellosem Laden und Sensoren für Fehlerstromschutzschalter eingesetzt.
Nanokristalliner Eisenkern. Schlüsselanwendungen
Stromwandler (CTs):Aufgrund ihrer hohen Permeabilität und Genauigkeit auch bei niedrigen Stromstärken werden sie in Präzisionsenergiemessungen, Leistungsübertragungen und Fehlerstromschutzgeräten eingesetzt.
Common-Mode Chokes (CMCs):Ideal zum Filtern elektromagnetischer Störungen (EMI) in einem breiten Frequenzbereich, die in Netzteilen für Haushaltsgeräte, Computer, Elektrofahrzeuge und Industrieanlagen vorkommen.
Leistungstransformatoren:Geeignet für Hochfrequenzanwendungen (10-100 kHz) in industriellen Stromversorgungen, beispielsweise für Schweißmaschinen, Röntgengeräte und Induktionsheizungen.
Elektrofahrzeuge (EVs):Wird in Systemen zur Stromumwandlung und zum kabellosen Laden eingesetzt und verbessert die Effizienz und Ladegeschwindigkeit.
Wechselrichter:Wird in Solar- und Windkraftwechselrichtern sowie Frequenzumrichtern (VFDs) für Motoren verwendet, bei denen ein hoher Wirkungsgrad von entscheidender Bedeutung ist.
Sensoren:Wird in Sensoren für Fehlerstromschutzschalter (RCDs) und anderen magnetischen Sensoren eingesetzt, die eine hohe Linearität und Stabilität erfordern.

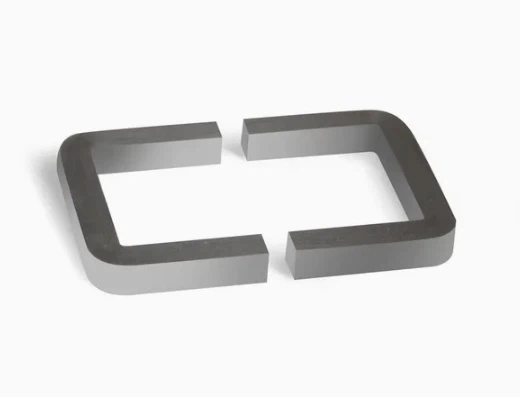

Nanokristalliner Eisen-C-Kern vs. Ringkern
Magnetischer Kreis und Leckage: Ringkerne haben einen geschlossenen Magnetkreis mit geringer Leckage und starker Entstörung (ideal für Präzisionsstromwandler). C-Kerne haben eine offene Struktur und erfordern ein magnetisches Joch, um den Stromkreis zu vervollständigen. Die Leckage ist etwas höher, aber durch das Design beherrschbar.
Aufziehen und Wartung: C-Kerne ermöglichen eine einfache Installation nach{0}der Spule und den Austausch einzelner Spulen (geringere Wartungskosten). Ringkerne erfordern spezielle Wickelmaschinen und müssen bei Defekt vollständig ausgetauscht werden.
Nanokristalliner Eisen-C-Kern vs. E-Kern
Raum & Struktur: E-Kerne nutzen E+I-Spleißen für einen geschlossenen Stromkreis, wodurch Installationsraum gespart wird (geeignet für kompakte On-Board-OBC). C-Kerne benötigen zusätzlichen Platz für Magnetjoche, bieten aber eine flexiblere Montage.
Mechanische Festigkeit: E-Kerne haben eine höhere Steifigkeit und eine bessere Vibrationsbeständigkeit. C-Kerne sind einfacher zu warten und eignen sich daher für häufig gewartete Geräte wie Prüfinduktivitäten.
Nanokristalliner KernSpezifikation
| Kernaufbau | Fensterbreite | Kernhöhe | Kernbreite | Kernlänge | |||||
| a(mm) | ± | b(mm) | c(mm) | d(mm) | ± | e(mm) | ± | f(mm) | ± |
| 9 | 0.5 | 10 | 32.8 | 15 | 0.5 | 28 | 1 | 50.8 | 1.25 |
| 10 | 0.5 | 11 | 33 | 20 | 0.5 | 31 | 1 | 53 | 2 |
| 11 | 0.5 | 13 | 30 | 20 | 0.5 | 35 | 1 | 52 | 2 |
| 11 | 0.5 | 13 | 40 | 20 | 0.5 | 35 | 1 | 62 | 2 |
| 11 | 0.5 | 13 | 40 | 25 | 0.5 | 35 | 1 | 62 | 2 |
| 11 | 0.8 | 13 | 50 | 25 | 0.5 | 35 | 1 | 72 | 2 |
| 11 | 0.8 | 13 | 50 | 30 | 0.5 | 35 | 1 | 72 | 2 |
| 13 | 0.8 | 15 | 56 | 25 | 0.5 | 41 | 1 | 82 | 2 |
| 13 | 0.8 | 15 | 56 | 30 | 0.5 | 41 | 1 | 82 | 2 |
| 13 | 0.8 | 15 | 56 | 35 | 0.5 | 41 | 1 | 82 | 2 |
| 16 | 0.8 | 20 | 70 | 25 | 0.5 | 52 | 1 | 102 | 3 |
| 16 | 1 | 20 | 70 | 30 | 0.5 | 52 | 1 | 102 | 3 |
| 16 | 1 | 20 | 70 | 40 | 0.5 | 52 | 1 | 102 | 3 |
| 16 | 1 | 20 | 70 | 45 | 1 | 52 | 1 | 102 | 3 |
| 19 | 1 | 25 | 83 | 35 | 1 | 63 | 1 | 121 | 3 |
| 19 | 1 | 25 | 83 | 40 | 1 | 63 | 1 | 121 | 3 |
| 19 | 1 | 25 | 83 | 50 | 1 | 63 | 1 | 121 | 3 |
| 19 | 1 | 25 | 90 | 60 | 1 | 63 | 1 | 128 | 3 |
| 22 | 1 | 35 | 85 | 50 | 1 | 79 | 1 | 129 | 4 |
| 22 | 1 | 35 | 85 | 65 | 1 | 79 | 1 | 129 | 4 |
| 25 | 1 | 40 | 85 | 55 | 1 | 90 | 1 | 135 | 4 |
| 25 | 1 | 40 | 85 | 70 | 1 | 90 | 1 | 135 | 4 |
| 25 | 1 | 40 | 85 | 85 | 1.5 | 90 | 1 | 135 | 4 |
| 30 | 1 | 40 | 85 | 85 | 1.5 | 100 | 1 | 155 | 4 |
| 33 | 1 | 40 | 105 | 85 | 1.5 | 106 | 1 | 171 | 5 |
| Hinweis: Weitere Größen können an spezifische Kundenanforderungen angepasst werden. | |||||||||
Ausgewählte GNEE-Produkte
Gnee beliefert die Welt mit erstklassigen Eisenkernen. Unsere Kerne können in einer Vielzahl von Materialien, Formen, Anwendungen, Herstellungstechniken usw. ausgewählt werden, um den unterschiedlichen Anforderungen der Kunden gerecht zu werden. Entdecken Sie jetzt unser breites Produktsortiment~
Herstellungsprozess
1. Rohstoffbeschaffung
2. Schlitzen
3. Stanzen
4. Laminieren
5. Kernbildung
6. Testen
