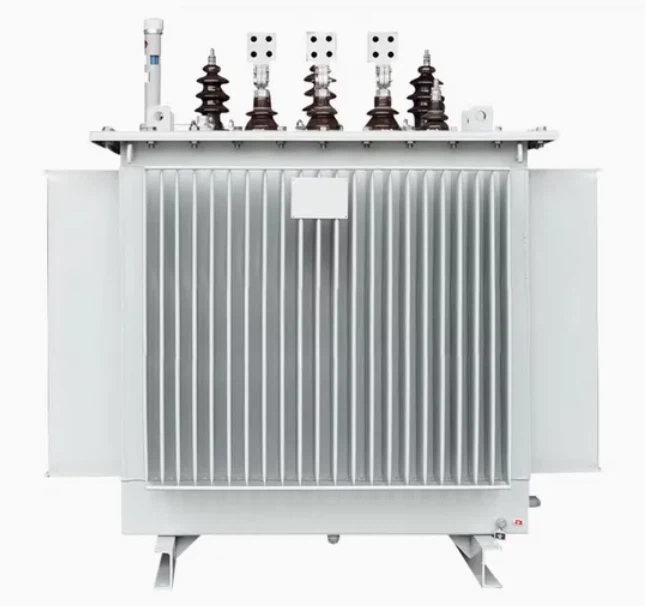

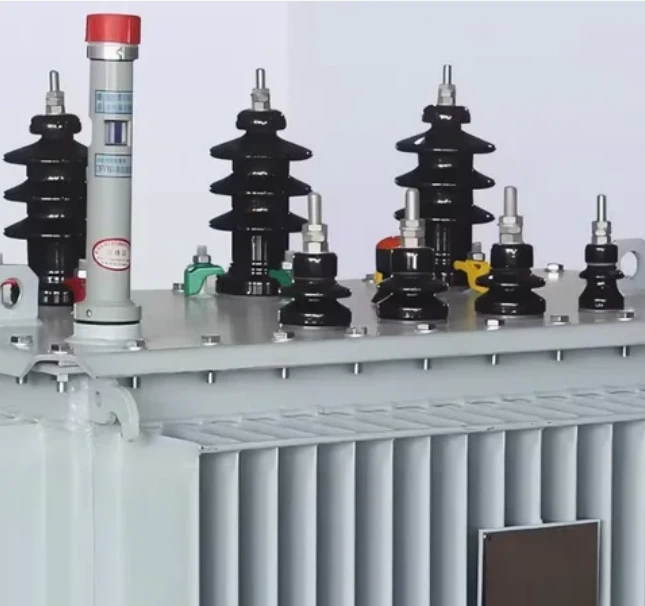

Ölgefüllter Transformator 100 kVA Öl-Leistungstransformatoren
Oct 29, 2025
Eine Nachricht hinterlassen
Der in Öl getauchte Leistungstransformator besteht aus einem Kern, einer Spule, einem Spannungsregelschalter, einem Öltank und anderen Komponenten. Das dielektrische Medium ist dielektrisches Öl. Der in Öl getauchte Leistungstransformator wird zur Spannungsregelung und Wechselstromübertragung verwendet.
Zu den Vorteilen gehören kleine Abmessungen, günstige Preise, hohe Witterungsbeständigkeit usw. Es ist anwendbar für Energiesysteme, Industrie- und Bergbauunternehmen, Transportwesen, Post- und Telekommunikationssektor, Forschungsinstitute usw. Die Produktlinie umfasst eine Vielzahl von Transformatoren unter 110 kV: die Serie mit gestapelter Eisenkernstruktur, die Serie mit Walzeisenkernstruktur, die Serie mit amorpher Legierung usw. Dank intelligenter und vielfältiger Strukturen und einem schönen Erscheinungsbild erfüllt dieses Produkt die Anforderungen verschiedener Benutzer.
100 kVA Merkmale des ölgefüllten Transformators
♦Kern
Im Transformator werden hochwertige, kornorientierte, kalt-gewalzte Siliziumstahlbleche und die gesamte schräge, nicht{3}}poröse Bandstruktur verwendet. Der Kern hat eine mehrstufige Leiterform mit drei oder fünf Gelenken, was zu geringen Leerlaufverlusten und geringem Lärm führt. Gewalzte Kerne werden mit bestimmten Spezialgeräten direkt gewalzt, was folgende Vorteile mit sich bringt: keine Naht, kein Eckengewicht, geringere Reluktanz und geringer Leerlaufverlust. Amorphe Legierung ist ein fortschrittliches Kernmaterial, das zu einer durchschnittlichen Reduzierung des Leerlaufverlusts um 72 % und einer Reduzierung des Leerlaufstroms um 50 % führt.
♦Spule
Zur Bildung der Spule werden hochwertiger QQ-Acetal-lackierter Rundkupferdraht und sauerstofffreier Kupferstab verwendet. Der Spulentyp umfasst den Zylindertyp, den kontinuierlichen Typ, den neuen Spiraltyp, den geteilten Typ usw. Er verfügt über ausreichende elektrische Festigkeit, mechanische Festigkeit und Kühlkapazität.
Um die Kurzschlussfestigkeit des Transformators zu erhöhen, wird in den Wicklungen ab 35 kV selbstklebender Transpositionsdraht verwendet. Der Draht besteht aus selbstklebendem, mit Acetal beschichtetem Flachdraht und wird nach dem Aufwickeln zu einer Spule erhitzt, sodass die Flachdrähte miteinander verbunden werden können, um eine starre Spule zu bilden, die einer größeren Biegebeanspruchung standhält und dadurch die Kurzschlussfestigkeit des Transformators erhöht. Das wichtigste Merkmal des selbstklebenden Transpositionsdrahts besteht darin, dass er die Verluste des Transformators reduzieren kann. Durch den mehrsträngigen Leiter mit Transposition werden Wirbelstromverluste und Zirkulationsverluste erheblich reduziert. Außerdem kann der Temperaturanstieg an den teilweise heißen Stellen der Wicklung verringert werden, wodurch die Temperaturverteilung in der Wicklung gleichmäßiger wird.
♦Öltank
Der Öltank besteht aus hochwertigem Stahlblech und die Form umfasst eine elliptische Form, eine rechteckige Form usw. Der Kühlertyp umfasst einen Wellblechkühler, einen Expansionskühler und einen Welltank. Der Dichtungsleistungstest wird an Öltanks durchgeführt. Die Innen- und Außenflächen werden gebeizt, phosphatiert und anschließend dreimal mit Grundierungsfarbe und einmal mit Oberflächenfarbe besprüht, um die Korrosionsbeständigkeit zu gewährleisten.
♦Umgebungslufttemperatur
--- Maximale Temperatur: +40ºC
--- Mindesttemperatur: -45 °C
--- Durchschnittstemperatur des wärmsten Monats: +30ºC
--- Die heißeste Jahresdurchschnittstemperatur: +20ºC
Höhe: Weniger als oder gleich 1000 m
Verschmutzungsklasse: III;
Seismische Intensität: VIII
Wellenform der Stromversorgungsspannung: ungefähr sinusförmig;
Hinweis: Wenn die oben genannten Bedingungen überschritten werden, geben Sie dies bitte bei der Bestellung an, um eine besondere Berücksichtigung zu gewährleisten.
Technische Daten des 100-kVA-Öltransformators |
||
| Nennleistung | 100 kVA | |
| Nenn-Primärspannung | 2.4 - 34.5kV | |
| Sekundärspannung | 480/277V 400/230V 380/220V Maßgeschneidert |
|
| Frequenz | 50/60Hz | |
| Vektorgruppe | Dyn11, Yyn0, Dyn5 | |
| Wickelmaterial | Aluminium/Kupfer | |
| Effizienz | Als IEEE, Doe 2016, CAS Std oder Customized | |
| Impedanzspannung | Nominal 2 % oder kundenspezifisch 1.1 - 5.75 % | |
| Höhe | Weniger als oder gleich 1.000 m oder kundenspezifisch | |
| Farbe | ANSI 70 Hellgrau/Munsell 7GY3.29/1.5 oder kundenspezifisch usw | |
| Tankmaterial | Weichstahl, Edelstahl 304 | |
| Isolierölgewicht | 155 kg | |
| Gesamtgewicht | 605 kg | |
| Außenmaße (L×B×H)in. | 890 × 520 × 81140 (mm) | |
Unternehmensprofil
GNEE TRANSFORMER verfügt über starke Produktionskapazitäten und ein effizientes Marketingteam.
Zu unseren Transformatorprodukten gehören 500-kV-, 400-kV-, 330-kV-, 220-kV- und 110-kV-Ultrahochspannungstransformatoren, verschiedene Trockentransformatoren/Öltransformatoren/amorphe Legierungstransformatoren von 35 kV und darunter, neue Energietransformatoren und vorgefertigte Umspannwerke.
Exportserien: Einphasentransformator, Dreiphasentransformator, Zylindertransformator, Trenntransformator, Steuertransformator, Spannungsregler und andere Produkte sowie verschiedene Spezifikationen von Spezialtransformatoren wie Erdungstransformatoren, Lichtbogenunterdrückungsspulen, Bitcoin-Transformatoren, vorgefertigten Kabinen, Reaktoren, Elektroofentransformatoren, Gleichrichtertransformatoren, Bergbautransformatoren, Schiffstransformatoren usw.
GNEE TRANSFORMER hat nacheinander die Systemzertifizierungen ISO9001, ISO14001, ISO45001 und SA8000 bestanden. Gleichzeitig haben 10-kV- und 35-kV-Ebenenverteilungstransformatoren und kastenförmige Umspannwerke die internationale IEC-Zertifizierung der Elektrotechnischen Kommission, die US-amerikanische UL-Zertifizierung, die deutsche TÜV-Zertifizierung, die EU-CE-Zertifizierung, die niederländische KEMA-Zertifizierung und die GOST-Zertifizierung erhalten. Unsere Produktverkäufe decken den globalen Markt ab, darunter 72 Länder und Regionen wie die Vereinigten Staaten, Europa, Kanada, Mexiko usw.
Transformator Werkstattausrüstungsdisplay
Transformatortypen von GNEE
Holen Sie sich die Bestellspezifikation für Transformatoren
GNEE-TransformatorBestellspezifikation
|
Bitte geben Sie bei der Auswahl der Produkte unseres Unternehmens die folgenden Daten an, um Sie besser bedienen zu können. |
||
|
Nachfrager |
||
|
Nachfrager: |
Telefonmethoden: |
Fax: |
|
Technischer Projektleiter: |
Telefonmethoden: |
Postfach: |
|
Auswahl des Transformatortyps |
||
|
□Trockentransformator {□SC(B) Epoxidharz □SC(B) Nicht-verkapselt} □Amerikanische Box (ZGS) {□Terminaltyp(-Z-) □Ringnetzwerktyp(-H-)} □Europäischer Kastenwechsel (YBM){□ Trockenwechsel □Ölwechsel} |
□ Öl-eingetauchter Transformator{□ Vollständig abgedichtet (-M-) □Öl-Lagerkissen} □Amorpher Legierungstransformator{□Trocken amorph □ Öl amorph} □ Spezialtransformator {Gleichrichter, Ofen, Bergwerk usw.} |
|
Auswahl der Grunddaten des Transformators
|
Einsatzland: |
|
|
Phasennummer: |
□Drei-Phase(S konventionell) □ Einphasig □Andere() |
|
Frequenz: |
□50Hz (konventionell) □60Hz □ Andere() |
|
Transformatoröl: |
□#25 (konventionell) □#45 (Mindesttemperatur unter -25 Grad) |
|
Nennkapazität: |
□( )kVA Nutzungsbedingungen □Außentyp □Innentyp |
|
Höhe: |
□Weniger als 1000m (konventionell) □1000-2000m □3000m以上 über |
|
Nennspannung (Hochspannung) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Andere() |
|
Nennspannung (Niederdruck) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Andere( ) |
|
Verbundene Gruppe |
□Dyn11(konventionell) □Yyn0 □YNd11 □li0(Einzel-phase) □Andere() |
|
Impedanz (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Sonstige( ) |
|
Spannungsregelungsmodus |
□Spannungsregelung ohne Erregung (konventionell) □Ein-Lastspannungsregelung (Z) |
|
Spannungsregelbereich |
□±2*2,5 % □±5 % □±3*2,5 % □Sonstige() |
Auswahl des Transformatorzubehörs
|
□Lüfter □Temperaturregelung{□ Gemeinsam □Mit 485-Computerschnittstelle} □Trockengehäuse{□Gewöhnliches Stahlblech □Aluminiumlegierung » Edelstahl} □Schutzgrad des Trockengehäuses (□IP20 (konventionell) □IP( )} □Anforderungen an die Höhe des Trockengehäuses{□Keine □Anforderungen[ ]} □ Kabelausgangsmodus der trockenen variablen Shell {□ Oben-und-raus □ Oben-und-unten □Unten-ein/UNTEN-aus □Unten-ein/AUF-aus □Unten-ein/UNTEN{9}}aus □Unten-ein/Seite-aus [□Links □ Rechts-aus]} |
|
Notiz: 1. (Trockenwechselanforderungen) Der 100-kVA-Transformator enthält keine Lüfter, z. B. Lüfter, die aufgeladen werden müssen 2. (Ölwechsel<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Sonstige besondere Anforderungen (zusätzliche Gebühren gelten unten)
|
Trockentransformator |
□Gehäuse und Bodenplatte{□Normal □Vollständig versiegelt} □Fahrschalter □Magnetisch □Nullsystemtransformator □Kupferschiene zum Niederspannungsschrank □Schutzgitter □Beleuchtung □100 kVA oder weniger Lüfter □Stoßdämpfer |
|
Öltransformator- |
□Nr.45-Öl für Nicht-Tieftemperaturbereiche □Bestimmte Marke auf-Lastspannungsregler □400 kVA und darunter Niederspannungsausgang OABC-Phase mit Verdrahtungsklemmen □630 kVA oder weniger erfordern eine Temperaturregelung □800 kVA oder weniger. Für den Niederspannungsausgang Phase 0 sind Verdrahtungsklemmen erforderlich □630 kVA und darunter müssen mit einem Gasrelais ausgestattet sein |
